多面體低聚倍半硅氧烷改性水性聚氨酯木器漆的研究

韋雙穎1，2 ，李存魯 1 ，王 砥 1 ，顧繼友 1 ，時君友 3 ，曹 軍 2*
(1． 東北林業大學生物質材料科學與技術教育部重點實驗室，黑龍

江哈爾濱 150040;2． 東北林業大學機械工程博士后流動站，黑龍江哈爾濱 150040;3． 北華大學林學院，吉林吉林 132013)

摘要 一種新型的納米級有機/無機雜化材料———多面體低聚倍半硅氧烷(POSS)引起了人們的廣泛關注。向聚合物體系中加入很少 量的 POSS 便會使復合材料的性能得到明顯提高。首先利用頂角 － 蓋帽法合成 POSS，用其改性水性聚氨酯木器漆。采用 FT-IＲ、TGA、 XＲD 對復合材料進行表征，并且測量復合材料在室溫下接觸角。結果表明，POSS 能夠均勻地分布在漆膜中，形成有機 － 無機互穿網絡 結構。此外，POSS 的加入提高漆膜的耐熱性能，增加涂膜的疏水性。漆膜的機械性能除附著力外均有所提高。

關鍵詞 多面體低聚倍半硅氧烷;水性聚氨酯;木器漆;有機 － 無機雜化結構
中圖分類號 S785;TQ630．7 文獻標識碼 A 文章編號 0517 －6611(2014)36 －12807 －03

近年來，國內水性聚氨酯木器漆綜合性能突飛猛進。由 于在分子結構中引入 － COOH、－ OH 等親水基團，其耐水性 能和機械性能比溶劑型聚氨酯涂料差很多，使用范圍受到一 定的限制。目前，一種新型的納米級有機/無機雜化材 料———多面體低聚倍半硅氧烷(POSS)引起人們的廣泛關 注。向聚合物體系中加入很少量的 POSS 便會使復合材料的 性能得到明顯的提高。POSS 結構簡式為 ＲSiO 1．5 ，其中 Ｒ 可 以是反應性基團，也可以是惰性基團。反應性基團可以和其 他化合物反應，而惰性基團可以增加和基體的相容性。相鄰 的Si 原子與Si 原子間距離為0．5 nm，Ｒ 基與Ｒ 基間距約1．5 nm 。它的內核是由硅氧硅鍵( Si －O －Si)組成的籠型結構， 外殼為各種反應性的有機基團，可與聚合物達到分子級別的 復合，因而達到分子水平上的有機/無機雜化。它將無機物 良好的力學性能、熱穩定性和其硅的疏水性引入水性聚氨酯 體系中，具有顯而易見的優勢 ［1 －11］ 。筆者采用頂角 － 蓋帽法 合成單官能團 POSS，將其引入雙組分水性聚氨酯木器漆的 B 組分中，后與 A 組分混合制的涂膜，并對改性后涂膜進行表 征和性能測試，研究 POSS 對涂膜的疏水性、熱分解性和機械 性能的影響。

1 材料與方法

1．1 試驗材料

 異丁基三甲氧基硅烷( ＞97%)，Alfa Aesar; 3 －氨基丙基三乙氧基硅烷( ＞99%)，Actos Organics;HDI 三 聚體(N3390)，NCO 含量 19． 6%，德國 Bayer 公司;單水氫氧 化鋰，優級純，阿拉丁(aladdin);丙酮、四氫呋喃、二月桂酸二 丁基錫(DBTL)，分析純，天津市光復精細化工研究所;甲醇， 分析純，阿拉丁(aladdin);聚乙二醇單甲醚(MPEG500)，分析 純，阿拉丁(aladdin);羥基丙烯酸乳液(PB-203c)，北京東方 亞科力公司;助劑有 Tego Airex 902W、Tego Foamex 810，德固 賽公司;BYK-333、BYK-345，阿爾達納(畢克)公司。

1．2 設備儀器

紅外光譜測試采用 MAGNA-IＲ560 E． S． P 型傅里葉紅外分光光度儀，美國 N ICOLET 公司。熱失重測 定采用德國 NETZSCH 公司 TG-209F3 型熱重分析儀，在氮?dú)?氣氛下升溫速率5 ℃ /min，氮?dú)獾牧魉贋?10 ml/min，溫度范 圍為 0 ～600 ℃。用德國 DataPhysics 公司的 OCA-20 型接觸 角測定儀，測定水在涂膜上的水接觸角(CA)，滴液經微注射 器排出，滴量為 2 ～4 μl/滴，不同百分比取 3 個試樣，每個試 樣測定點為 3 個，取平均值。XＲD 的測定采用日本理學公 司 D/max 2200 型 X 射線衍射儀，掃描范圍0 ～45°，掃描速率 5°/min。漆膜光澤按照 GB/T 4893．6-1985 進行，漆膜耐磨性 按照 GB/T 1768-2006，鉛筆硬度按照 GB/T 6739-2006，劃格 試驗按照 GB/T 9286-1998，漆膜耐沖擊性按照 GB/T 4893． 9- 1992。

1．3 制備方法

1．3．1 三硅醇七聚異丁基 POSS 的合成 ［12 －14］ 。按照異丁基 三甲氧基硅烷∶單水氫氧化鋰∶水 1. 00∶0． 44∶1． 28(摩爾比)的 比例，在250 ml 燒瓶中加入 88 ml 丙酮和 12 ml 甲醇的混合 溶劑、1．94 g 單水氫氧化鋰、1． 582 g 水?；旌暇鶆蚝?，滴加 18．66 g 異丁基三甲氧基硅烷，加熱至回流，反應 18 h 后直接加入90 ml HCl 進行酸化處理，抽濾，水洗 2 次，乙腈洗 2 次，空氣干燥1 d，得到白色粉末10．174 g。

1．3．2 單官能團 POSS 的合成。在 100 ml 圓底燒瓶中加入 三硅醇七聚異丁基 POSS (5 g，0． 006 3 mol)。THF 10 ml 和 3-氨基丙基三乙氧基硅烷(1．399 g，0．006 3 mol)20 ℃以下反 應24 h。加入乙腈，使 POSS 沉淀抽濾，乙腈洗滌 2 次，空氣 干燥。

1．3．3 POSS 改性水性聚氨酯的合成。將裝有攪拌、溫度 計、回流冷凝管、滴液漏斗的四口燒瓶置于恒溫油浴中，在燒 瓶中預先加入計量好的 HDI 三聚體、四氫呋喃以及少量的催 化劑 DBTL，加熱至80 ℃，在強力攪拌下，按 －NCO/ －OH 6∶ 1慢慢滴加計量好的 MPEG 和單官能團 POSS，恒溫反應一段 時間后測定 NCO 含量。當 NCO 的含量達到要求時，停止反 應，降至室溫，減壓除去四氫呋喃，出料制得經 POSS 改性后 B 組分。將 A 組分和改性后的 B 組分混合，加入助劑，攪拌 均勻后涂抹。

2 結果與分析

2．1 紅外分析 圖 1 中 A 為 HDI 三聚體的紅外譜圖，B 為 未改性固化劑組分的紅外譜圖，C 為經 POSS 改性后固化劑 組分的紅外譜圖。圖中 3 353． 604 cm －1 為氨酯基中 － NH 的 吸收峰，2 262．092 cm －1 為 －NCO 的吸收峰。在圖 B、C 中出 現了氨酯基中 － NH 的吸收峰，且在 1 064． 514 cm －1 處明顯 增加 C －O －C 的吸收峰，－ NCO 的吸收峰面較 A 圖中有所 減少。這些說明 －NCO 和 － OH 完全反應生成氨基甲酸酯， MPEG 連接到HDI 三聚體上。但是，C 圖中 C －O －C 的吸收 峰強度明顯強于 B 圖中 C －O －C 的吸收峰強度。這是因?yàn)?POSS 中 Si －O －Si 的吸收峰與 C － O － C 的吸收峰相疊加， 且 C 圖中 －NCO 的吸收峰面比 B 圖中略有減少。這說明在 C 圖中 POSS 也引入到 HDI 三聚體上。

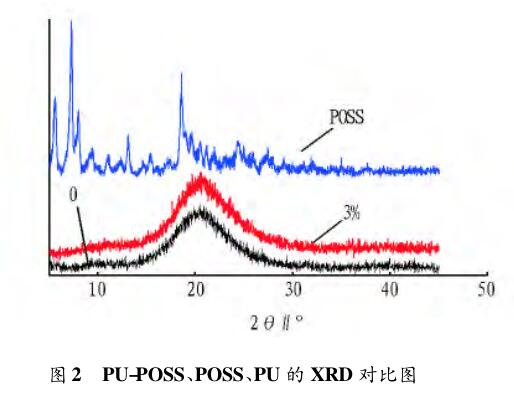

2．2 XＲD 分析 從圖 2 可以看出，POSS 具有較強的結晶 性，其主要的衍射峰(2θ)分布在 5． 56°、7． 24°、18． 58°，其中 2θ =7．24°為最強衍射峰。采用布拉格公式 2dsinθ = nλ，可 算出晶面間距分別為 15． 88、12． 19、4． 77 。未經改性的涂 膜在2θ =20°處有一較寬的饅頭峰，即無定形峰。這是由于 聚氨酯硬段區短程有序的不規則晶區所產生的彌散峰。經 POSS 改性后3%的圖譜與未經改性 0% 的圖譜對比沒有明 顯變化，并沒有在 2θ = 5． 56°、7． 24°、18． 58°處出現尖銳的 POSS 特征衍射峰。這些可以表明 POSS 以化學鍵的方式連 接在聚氨酯體系中，并沒有形成較大的、排列有序的 POSS 聚 集體，而是以納米或更小尺寸的分散體存在于聚氨酯體系 中。這也說明 POSS 能夠較均勻地分散在聚氨酯中，不會產 生團聚現象，使 A、B 組分均勻充分反應。

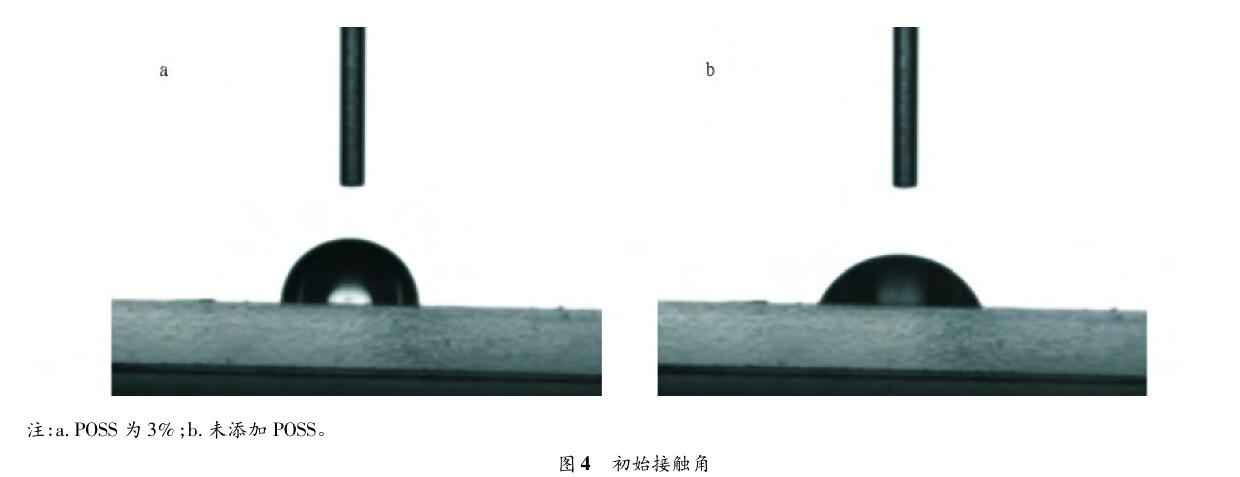

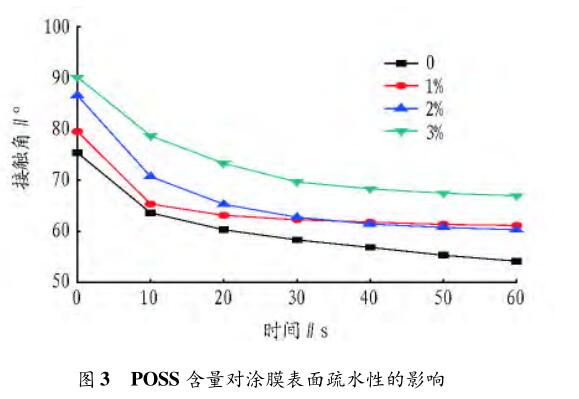

2．3 接觸角分析 由于所加 POSS 不溶于水，且具有較低的 表面能表現出良好的疏水性，因此可以借助 POSS 改善涂膜 的疏水性，提高涂膜的自清潔能力。從圖 3 和圖 4 可以看 出，與未經 POSS 改性的涂膜曲線 0 相比，POSS 的加入明顯 提高了涂膜的疏水性。初始接觸角隨著 POSS 的加入而隨之 增加，從0 時的 75°增加到 3% 時的 90°，且在 60 s 內接觸角 降低的速率減緩，添加 POSS 的組分在 60 s 處接觸角基本趨 于穩定，而未添加的降低速率依然明顯。由此可知，隨著 POSS 添加量的增加，涂膜的疏水性也增加。這些說明 POSS 表現出一定的趨表能力，在涂膜表面有一定的覆蓋，使得涂 膜表面表面能降低，增加了改性后涂膜的疏水性。

2．4 機械性能分析 附著力是漆膜中聚合物的極性基團與 被涂物表面的極性基相互作用而形成的。從劃格試驗可以 看出，經 POSS 改性后的漆膜附著力等級均比未經 POSS 改 性的大，說明 POSS 的引入可使漆膜的附著力有一定的下降。 原因是漆膜在固化過程中聚氨酯涂料中的 － NCO 基團與 POSS 中的部分 －OH 基團反應，消耗掉部分 － NCO 基團，而 使漆膜中的極性基團的數量減少。這是導致漆膜附著力下 降的因素之一。原因之二是由于 POSS 中的 Si －O 無機結構 聚集在漆膜表面，削弱了漆膜中聚合物的極性基團與被涂物 表面極性基團間的作用力。

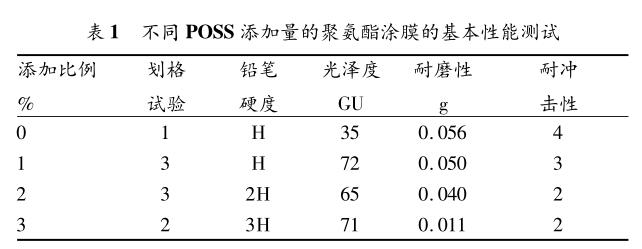

在耐磨性測試中，可以明顯看出經 POSS 改性后的漆膜 損耗量小于未經改性后的漆膜損耗量。由表 1 可知，隨著POSS 引入量的增加，漆膜損耗量不斷減少，漆膜耐磨性不斷 增加。這說明 POSS 雜化材料中 Si －O 無機結構的加入提高 了漆膜的耐磨性.

POSS 的引入改善了漆膜的鉛筆硬度和耐沖擊性，且隨 著 POSS 引入量的增加，漆膜鉛筆硬度增加，耐沖擊性能增 強;在光澤度測定中，POSS 的引入使漆膜的光澤度整體提 高，但當 POSS 添加量為2%、3%時，光澤度較 1%低。

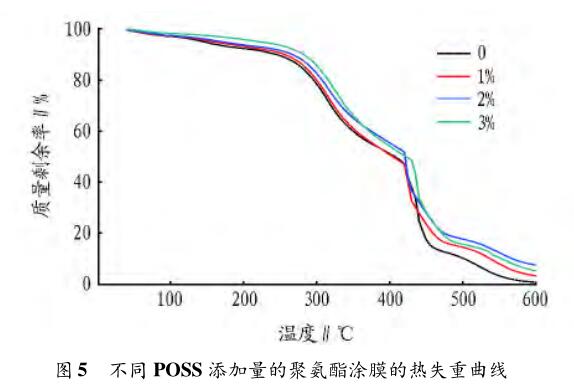

2．5 熱重分析 從圖5 可以看出，POSS 的引入并沒有改變 涂膜的降解機理，但減緩了涂膜的降解速度。在第一階段， 經 POSS 改性后的漆膜初始熱分解溫度明顯高于未改性的初 始熱分解溫度。未經 POSS 改性的初始熱分解溫度為 145 ℃，而經 POSS 改性，添加量為 1%、2%、3%時漆膜的初始熱 分解溫度分別為160、171、196 ℃。這是因?yàn)楹?Si － O － Si 高鍵能 POSS 的加入增加了分子鏈的剛度，使分子鏈移動、旋 轉、彎曲的阻力增加。加之特殊的籠型無機結構，使其在抑 制分子鏈運動的同時限制了小分子的溢出，從而增加了漆膜 的初始熱分解溫度。在熱分解第二階段中，添加 1%、2%、 3%POSS 的漆膜耐熱性能明顯增加，并且 POSS 添加越多耐 熱性越好。這是因?yàn)樘砑?POSS 的涂料中引入無機硅元素， Si －O －Si 所形成的化學鍵鍵能高于 C － C 鍵;另一方面，由 于 POSS 的引入，粒徑小的無機組分可以很容易滲入到有機 相的自由體積中，自由體積的減小使形成的有機 － 無機雜化 材料兩相間存在較強的相互作用，因而使材料的耐熱性提 高。在第三階段中，3% 的熱分解較 2% 要快。綜合來看， POSS 的加入提高了漆膜的耐熱性能。

3 結論

以水性含羥基聚丙烯酸酯二次分散體(PB －203c)、經聚 乙二醇單甲醚(MPEG500)親水改性的 HDI 三聚體為原料， 制備了水性聚氨酯木器漆。采用頂角 － 蓋帽法，制備單官能 圖5 不同 POSS 添加量的聚氨酯涂膜的熱失重曲線 團 POSS，并且將 POSS 引入到雙組分水性聚氨酯木器漆的 B 組分中。FTIＲ 分析表明，在親水改性 HDI 三聚體過程中。 POSS 與 HDI 三聚體發生了化學交聯反應，成功引入到雙組 分聚氨酯的 B 組分中。POSS 具有一定的趨表能力，使得涂 膜表面表面能降低，疏水性增加。POSS 能夠較均勻地分散 在聚氨酯中，不會產生團聚現象，并且提高涂膜的耐熱性能。 POSS 提高了涂膜的硬度、耐沖擊性、耐磨性和光澤度，但會 使漆膜的附著力有一定的降低。

參考文獻

［1］WICKS Z W JＲ，WICKS D A，ＲOSTHAUSEＲ J W． Two package water- borne urethane systems［J］． Progress in Organic Coatings，2002，44:161 － 183．

［2］岳杰，沈一丁，賴小娟． PU/PA 核殼乳液水分散異氰酸酯交聯成膜機理 及其性能研究［J］． 功能材料，2012，43(7):851 －854．

［3］瞿金清，黎永津，陳煥欽． 水性雙組分聚氨酯涂料的研究進展［J］． 涂料 工業，2002(11):34 －37．

［4］WIELAND H，PATＲICIA J，WALTEＲ S，et al． 2K waterborne clear coat ［C］/ /Twenty-Eighth International waterborne，High-Solids，and Powder coatings Symposium，F(xiàn)EB 21-23． New Orleans，Louisiana，2001:421 －437．

［5］DAVID B，PAUL D，F(xiàn)ＲANCK Ｒ． Ｒecent developments in the chemistry of cubic polyhedral oligosilsesquioxanes ［J］． Chem Ｒev，2010，110:2081 － 2173．

 ［6］KANNAN Ｒ Y，SALACINSKI H J，BUTLEＲ P E，et al． Polyhedral oligo- meric silsesquioxane nanocomposites:the next generation material for bio- medical applications［J］． Acc Chem Ｒes，2005，38:879 －890．

［7］周小三． 硅類材料改性聚氨酯的制備及其性能研究［D］． 上海:華東理 工大學，2011．

 ［8］張小國，陳凱鋒，葉章基，等． 多面體低聚倍半硅氧烷(POSS)在涂料領 域的應用研究進展［J］． 材料開發與應用，2013，28(1):90 －95．

［9］王文平，丁偉良，呂曉勇，等． POSS 改性聚氨酯的合成及性能［J］． 高分 子材料科學與工程，2013，29(1):40 －43．

［10］張立培． 官能化籠型倍半硅氧烷(POSS)的合成與表征及其環氧樹脂 復合材料性能研究［D］． 北京:北京化工大學，2004．

11］LAINE Ｒ M，ＲOLL M F． Polyhedral phenylsilsesquioxanes［J］． Macromol- ecules，2011，44(3):1073 －1109．

［12］LICHTENHAN J D，ＲEINEＲTH W，CAＲＲ M J． Process for the formation of polyhedral oligomeric silsesquioxanes:WO，0110871 A1［P］．2001 －02 －15．

 ［13］LICHTENHAN J D，OTTNAＲI Y A，CAＲＲ M J． Linear hybrid polymer building blocks: methacrylate-functionalized polyhedraloligomeric sils- esquioxane monomers and polymers［J］． Macromlecules，1995，28(24): 8435 －8437．

 ［14］SHOCKEY E G，BOLF A G，JONES P F，et al． Functionalized polyhedral oligosilsesquioxane (POSS) macromers:new graftable POSS hydride， POSS α-olefin，POSS epoxy，and POSS chlorosilane macromers and POSS- siloxane triblocks［J］． Appl Organometal Chem，1999，13(4):311 －327．
