水溶性硅蠟的合成及應(yīng)用

李 聰，安秋鳳，喬變莉，李曉璐
（陜西科技大學(xué) 教育部輕工助劑化學(xué)與技術(shù)重點(diǎn)實(shí)驗(yàn)室，陜西 西安 710021）
摘 要：以含氫硅油（PHMS）、1 - 十八碳烯（ODE）和甲基封端的烯丙基聚氧乙烯醚（AEM）為原料，通過(guò)硅氫化加成反應(yīng)，用長(zhǎng)鏈烷基和聚醚基對(duì)硅油改性，以合成水溶性硅蠟（POA）。通過(guò)紅外光譜、光學(xué)顯微鏡對(duì)POA的結(jié)構(gòu)、成膜形貌以及應(yīng)用性能進(jìn)行研究。結(jié)果表明，當(dāng) n （ODE）∶ n （AEM）=2∶8，乳液質(zhì)量分?jǐn)?shù)為1.5%，焙烘溫度為160 ℃時(shí)，經(jīng)POA乳液處理的棉織物，其柔軟性、吸濕抗靜電性、滑感等均有所改善。
關(guān)鍵詞：印染助劑；硅氫加成；長(zhǎng)鏈烷基；聚醚改性；水溶性硅蠟；應(yīng)用性能

中圖分類號(hào)：TS190.2 文獻(xiàn)標(biāo)識(shí)碼：A 文章編號(hào)：1000-4017（2016）15-0006-04

前言

硅蠟是一種以Si—O—Si為主鏈，側(cè)鏈連有其 他有機(jī)基團(tuán)，兼具有機(jī)硅與蠟雙重特性的一類物質(zhì) 的總稱，具有高潤(rùn)滑性、柔軟性、透氣性，與有機(jī)材 料有良好的兼容性等優(yōu)點(diǎn)，廣泛用作織物的吸濕抗 靜電整理劑、聚氨酯泡沫材料的勻泡劑、高效乳化 劑、消泡劑和護(hù)膚用品原料等領(lǐng)域 [1 - 5] 。傳統(tǒng)的水溶 性硅蠟是一種單官能團(tuán)聚醚基改性硅蠟 [6 - 7] ，能提高 織物的親水性，但對(duì)其滑感無(wú)明顯改善作用 [8 - 9] ；而 長(zhǎng)鏈烷基改性硅蠟雖能賦予織物蓬松感和潤(rùn)滑感， 但處理后的織物親水性較差 [10 - 12] 。引入長(zhǎng)鏈烷基或 聚醚基只能賦予硅油單一的性能，無(wú)法滿足人們的 需求，所以開(kāi)發(fā)兼具長(zhǎng)鏈烷基、聚醚基性能的改性 硅蠟，通過(guò)調(diào)節(jié)長(zhǎng)鏈烷基與聚醚基之間的比例，使 織物達(dá)到吸濕抗靜電、易去污、滑爽感等效果是目 前研究的熱點(diǎn) [13 - 14] 。

以 活 化 氫 質(zhì) 量 分 數(shù) 為 0.3% 的 含 氫 硅 油 （PHMS）、1 - 十八碳烯（ODE）和甲基封端的烯丙基 聚氧乙烯醚（AEM）為原料，以異丙醇為溶劑、氯鉑 酸為催化劑的條件下，通過(guò)硅氫化加成反應(yīng)合成一 種長(zhǎng)鏈烷基/聚醚改性硅油，再利用減壓蒸餾蒸出 溶劑得到水溶性硅蠟（POA）。通過(guò)紅外光譜、光學(xué) 顯微鏡，研究POA的結(jié)構(gòu)及成膜形貌；將合成的水 溶性硅蠟自乳化制得POA乳液，并將其應(yīng)用于織物 整理，利用彎曲剛度儀、折皺彈性儀、白度儀等對(duì) POA性能進(jìn)行測(cè)試。

1 試驗(yàn)部分

1.1 試劑與儀器

試劑 含氫硅油（PHMS，活化氫含量0.3%，工 業(yè)級(jí)，安徽科光新材料有限公司），1 - 十八碳烯 （ODE，工業(yè)級(jí)，濟(jì)南東奇化工），甲基封端的烯丙基聚氧乙烯醚（AEM，相對(duì)分子質(zhì)量為800，工業(yè)級(jí)，揚(yáng) 州晨化化工有限公司），氯鉑酸（分析純，山東希瓦 化工有限公司），異丙醇（分析純，西安化學(xué)試劑 廠），100%斜紋厚純棉布（陜西邁樂(lè)迪工貿(mào)有限公 司）

儀器 VECTOR - 22型傅里葉紅外光譜儀（德國(guó) 布魯克公司），DMS - 653型光學(xué)顯微鏡（深圳博宇儀 器有限公司），Zetasizer Nano系列納米粒度、Zeta電 位儀（英國(guó)馬爾文儀器有限公司），NDJ - 79型旋轉(zhuǎn)黏 度計(jì)（上海天平儀器廠），YG（B）541E智能式織物折 皺彈性儀（溫州市大榮紡織儀器有限公司），DC - RRY1000型電腦測(cè)控柔軟度儀（四川長(zhǎng)江造紙儀器 廠），YQ - Z - 28B型熒光白度儀（溫州儀器儀表有限公 司），YG（B）541E智能式織物折皺彈性儀（溫州市大 榮紡織儀器有限公司），Grabner MINIFLASH 全自 動(dòng)閃點(diǎn)儀（北京儀方飛希爾科技有限公司）

1.2 水溶性硅蠟（POA）的制備

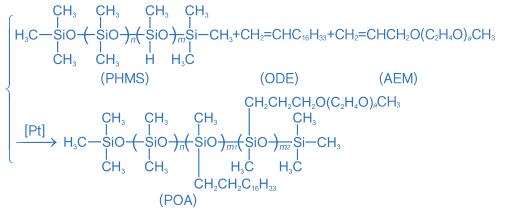

在裝有溫度計(jì)、攪拌器和回流冷凝管的250 mL 三口燒瓶中，依次加入Si—H質(zhì)量分?jǐn)?shù)為0.3%的含 氫硅油（PHMS）、1 - 十八碳烯（ODE）、烯丙基聚氧乙 烯醚（AEM）和異丙醇，通入N 2 保護(hù)，在恒溫油浴中， 緩慢升溫至80 ℃，再滴加10 mg/kg氯鉑酸催化劑， 控溫80 ℃反應(yīng)1~2 h。反應(yīng)結(jié)束，在表壓500 mmHg、 溫度80 ℃的條件下，減壓蒸出異丙醇溶劑，制得外 觀為無(wú)色透明的油狀液體水溶性硅蠟，記作POA。 其合成路線如下：

.1.3 性能測(cè)試

1.3.1 結(jié)構(gòu)表征

將KBr粉末置于恒溫干燥箱中烘2 h，除去水 分，壓片成膜，將所合成的 POA 樣品均勻地涂于 KBr膜表面，在紅外燈下?lián)]發(fā)除去溶劑，用紅外光 譜儀進(jìn)行表征。 將處理后的紗線放置在載玻片上，用DMS - 653 型光學(xué)顯微鏡觀察紗線形貌。

1.3.2 物化性能測(cè)試

用NDJ - 79型旋轉(zhuǎn)黏度計(jì)測(cè)試黏度；采用毛細(xì)管熔點(diǎn)法測(cè)定熔點(diǎn)；用Grabner MINIFLASH全自動(dòng) 閃點(diǎn)儀測(cè)定閃點(diǎn)。

 1.4 POA乳液的制備

在裝有溫度計(jì)、攪拌桿的三口燒瓶中加入一定 質(zhì)量的POA，在恒溫油浴中緩慢升溫至50~60 ℃， 攪拌15~20 min，一邊攪拌一遍緩慢地滴加一定質(zhì) 量的去離子水，將其乳化成固含量為70%的乳液， 即為POA乳液。

1.5 POA的應(yīng)用

1.5.1 應(yīng)用工藝

稱取1 g POA乳液于燒杯中，加入99 g去離子 水稀釋，配成工作浴液；將提前剪好的一定大小的 棉布樣放入工作浴液中，在試驗(yàn)室小型壓軋機(jī)上一 浸一軋，160 ℃下烘焙3 min。

1.5.2 應(yīng)用性能測(cè)試

彎曲剛度 采用DC - RRY1000型柔軟度儀測(cè) 定； 折皺回復(fù)角 采用YG（B）541E智能式織物折 皺彈性儀按GB/T 3819—1997《紡織品 織物折痕回 復(fù)性的測(cè)定 回復(fù)角法》測(cè)定；

白度 用YQ - Z - 48B型白度儀測(cè)定； 靜態(tài)吸水時(shí)間 用標(biāo)準(zhǔn)管吸取一定量的去離 子水，滴于布樣表面，保持密封，用秒表記下一滴水 完全被吸收時(shí)所用的時(shí)間，平行測(cè)三次，取平均值； 抗靜電性 將布樣在塑料棍上用力摩擦 40 次，測(cè)布樣對(duì)干煙灰的吸附量，抗靜電性五級(jí)為最 好，一級(jí)最差；手感 采用主觀評(píng)價(jià)法； 光學(xué)形貌 用DMS - 653型光學(xué)顯微鏡觀察。

2 結(jié)果與討論

2.1 POA的結(jié)構(gòu)表征

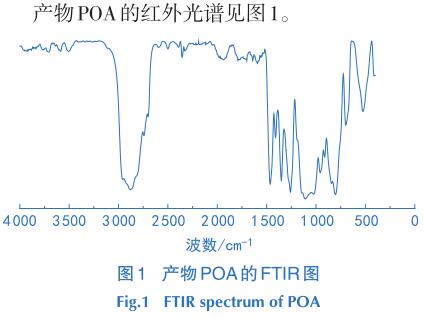

由圖1可知，2 900 cm -1 處為—CH 3 和—CH 2 — 的伸縮振動(dòng)峰，1 468 cm -1 處為亞甲基吸收峰， 1 460 cm -1 為甲基的吸收峰，1 257 cm -1 處為 Si—CH 3 上的C—H鍵的彎曲振動(dòng)峰，在1 107~1 152 cm -1 處 的強(qiáng)吸收峰為聚醚的C—O與聚硅氧烷的Si—O的 伸縮振動(dòng)峰發(fā)生了重疊，790 cm -1 處為—CH 2 —的平 面搖擺振動(dòng)吸收峰，1650~1640 cm -1 處C = C的特 征峰與2 155 cm -1 處Si—H的特征峰幾乎消失，說(shuō)明 已經(jīng)將ODE與AEM引入PHMS鏈上，硅氫化加成 基本反應(yīng)完全。

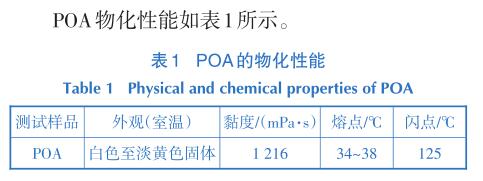

2.2 POA的物化性能測(cè)試

2.3 POA乳液的物化性能

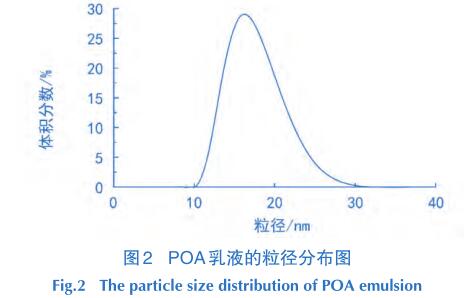

POA乳液粒徑見(jiàn)圖2。

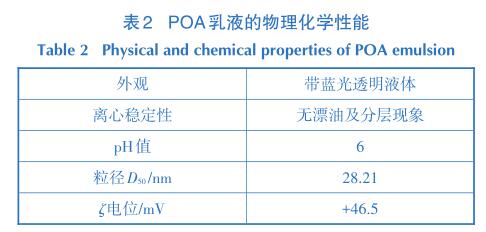

POA乳液的物理化學(xué)性能見(jiàn)表2。

2.4 POA的應(yīng)用性能測(cè)試
2.4.1 ODE與AEM物質(zhì)的量比對(duì)POA應(yīng)用性能的影響

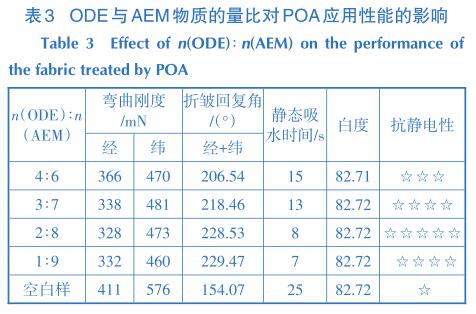

在保持其他條件不變的情況下，研究1 - 十八碳 烯（ODE）與烯丙基聚醚（AEM）的物質(zhì)的量比對(duì) POA應(yīng)用性能的影響，結(jié)果如表3所示。

由表3可以看出，當(dāng)物質(zhì)的量比大于2∶8時(shí)，隨 著物質(zhì)的量比的減小，POA側(cè)鏈引入聚醚基增大， 織物的靜態(tài)吸水時(shí)間和彎曲剛度減小，折皺回復(fù)角 和抗靜電性增大，白度基本不變。說(shuō)明經(jīng)POA整理 的織物柔軟度、回彈性、親水性增強(qiáng)，且具有良好的 抗黃變性。當(dāng)物質(zhì)的量比小于2∶8時(shí)，經(jīng)POA整理 的織物柔軟性、抗靜電性能略有降低。綜合考慮整 理后織物的性能，選擇n（ODE）∶n（AEM）=2∶8。

2.4.2 POA質(zhì)量分?jǐn)?shù)對(duì)織物性能的影響

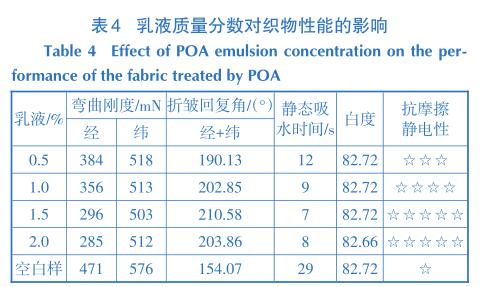

織物整理時(shí)，POA用量直接影響其在纖維表面 的吸附量，進(jìn)而影響成膜厚度。用量過(guò)少，纖維表 面吸附量較少，形成的薄膜較薄，使得織物的柔軟 性變差；反之，吸附薄膜過(guò)厚，容易發(fā)生部分脫落或 斷裂，進(jìn)而降低POA的應(yīng)用性能。保持其他條件不 變，研究POA質(zhì)量分?jǐn)?shù)對(duì)織物性能的影響，結(jié)果如 4所示。

由表4可以看出，隨著乳液質(zhì)量分?jǐn)?shù)的增大， 整理后織物的彎曲剛度變小，即柔軟度增加；折皺 回復(fù)角先增大后減小，當(dāng)乳液質(zhì)量分?jǐn)?shù)為1.5%時(shí)， 其折皺回復(fù)角達(dá)最大，此時(shí)彈性達(dá)較佳狀態(tài)；靜態(tài) 吸水時(shí)間逐漸變小，說(shuō)明織物的親水性增強(qiáng)；織物 白度略有下降。 考慮整理后織物的綜合性能，選擇乳液質(zhì)量分 數(shù)為1.5%。

2.4.3 焙烘溫度對(duì)POA性能的影響

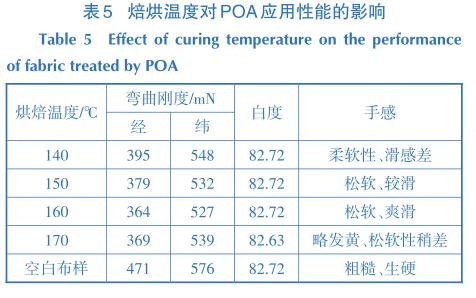

保持其他條件不變，研究焙烘溫度對(duì)POA應(yīng)用 性能的影響，結(jié)果如表5所示。

由表5可以看出，當(dāng)溫度低于160 ℃時(shí)，隨著固 化溫度的升高，織物的彎曲剛度變小，說(shuō)明柔軟性 提高；當(dāng)溫度高于160 ℃后，織物的柔軟度略有下 降，這主要是因?yàn)闇囟冗^(guò)高，POA在織物上過(guò)度交 聯(lián)，使得成膜密度過(guò)高，產(chǎn)生硬挺感?？椢锇锥嚷?有下降。考慮整理織物的綜合性能，選擇固化溫度 160 ℃為宜。

2.4.4 POA的膜形貌

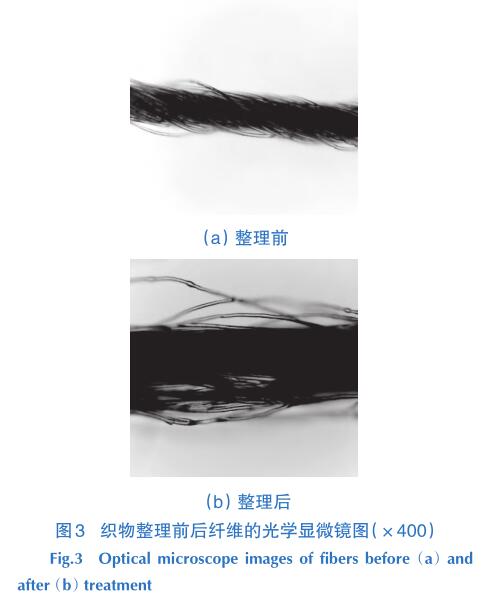

圖3為織物整理前后的光學(xué)顯微鏡圖。

由圖3可以看出，與整理前的纖維相比，整理后的纖維變得較松散，說(shuō)明經(jīng)POA整理后，織物可獲得蓬松、增厚感。這主要是由于POA具有低表面張力，當(dāng)吸附在纖維表面時(shí)，使纖維的表面張力降 低，提高了纖維的伸展性；另外，POA側(cè)鏈中的長(zhǎng)鏈 烷基是以指向空氣的定向排列方式，在纖維表面形 成粗糙硅膜，增大了纖維的間距，使織物變得蓬松。

3 結(jié)論

（1）以 Si—H 質(zhì)量分?jǐn)?shù)為 0.3%的含氫硅油、 1 - 十八碳烯和甲基封端的烯丙基聚氧乙烯醚為原 料，通過(guò)硅氫化加成合成了水溶性硅蠟（POA）。 POA的紅外光譜證實(shí)，長(zhǎng)鏈烷基、聚醚基已共同引 入聚硅氧烷側(cè)鏈。

 （2）經(jīng)POA自乳化制得POA乳液，用于織物整 理發(fā)現(xiàn)，當(dāng)1 - 十八碳烯與烯丙基聚氧乙烯醚的物質(zhì) 的量比為2∶8、乳液質(zhì)量分?jǐn)?shù)為1.5%、固化溫度為 160 ℃ 時(shí)，整理后織物的柔軟性、吸濕性、抗靜電 性、滑感均有增強(qiáng)，且白度基本不變。

參考文獻(xiàn)：

[1] 仝東風(fēng)，劉學(xué)，時(shí)險(xiǎn)峰等.聚氨酯改性有機(jī)硅在棉織物上的應(yīng) 用研究[J].印染，2014，（3）：8 - 11.

 [2] 黃武歡，袁金亮，梁銀玉等.棉用親水冰感整理劑TF - 6489[J]. 印染，2014，（19）：37 - 39.

 [3] 畢繼輝.聚醚/氨基硅油的制備應(yīng)用性能研究[J].石化技術(shù)， 2015（11）：86 - 88.

[4] 秦文，安秋鳳，魏元博等.封端陽(yáng)離子水性聚氨酯在有機(jī)硅柔 軟劑中的應(yīng)用[J].印染，2014，（15）：9 - 12．

[5] 楊棟樑.聚硅氧烷柔軟劑的結(jié)構(gòu)性能及其作用模型（二）[J].印 染，2008，（17）：40 - 43.

[6] 張建雨，康曉麗，馮躍躍，等.利用硅氫加成反應(yīng)合成水溶性聚 醚硅蠟[J].現(xiàn)代化工，2011，31（4）：34 - 36.

[7] 張建雨，王文強(qiáng)，唐芳珍，等.硅氫加成合成有機(jī)硅蠟[J].華東理 工大學(xué)學(xué)報(bào),2008,34（4）：487 - 490.

 [8] An Q F, Cheng G W, Li L S. Synthesis, characterization, and film morphology of dodecyl polysiloxane [J]. Polym. Sci., 2006, 101 （6）: 480 - 486.

[9] 胡運(yùn)華，卓仁禧.側(cè)鏈為長(zhǎng)鏈烷基醚的聚硅氧烷的合成及其藥 物控制釋放性能的研究[J].高分子學(xué)報(bào)，1997（1）：62 - 67.

 [10] 趙月英，安秋鳳，黃潔，等.新型聚醚氨基硅油整理劑的合成 及應(yīng)用性能[J].印染，2011，37（14）:1 - 4，14.

[11] 呂敏，安秋鳳，馬立博，等.長(zhǎng)鏈烷基聚醚 /氨基硅的合成、表 征與應(yīng)用[J].精細(xì)化工，2015，32（9）：1032 - 1037.

[12] 袁杰，賀江平.聚醚型有機(jī)硅聚氨酯柔軟劑的合成與應(yīng)用[J]. 印染，2016，（01）：9 - 13.

[13] 王春焱，安秋鳳，高同洛.長(zhǎng)鏈烷基酯/環(huán)氧基（聚醚）改性硅油 的合成及表征[J].精細(xì)化工，2014，31（1）：132 - 136.

[14] 徐運(yùn)歡，高鵬東，孫東明.化妝品用新型有機(jī)硅蠟的性能研究 [J].有機(jī)硅材料，2015，29（3）：220 - 225.
